Для постройки нашего света будем использовать китайские светодиоды, например Chanzon. Драйвера будем использовать готовые на PT4115. Блок питания на 24В и мощностью не менее 120 Вт (5А).
Расчет мощности светильника
Определимся с необходимой интенсивностью освещения:
— 20..30Лм/литр достаточно для нормального роста валлиснерии, анубиасов, эхинодорусов и прочей нетребовательной растючки.
— 40Лм/литр хорошо растет большинство требовательной растений (куба стелется по дну, отлично растет бликса, людвигия бревипес, дидиплис, эустералис стеллата, лимнофила ароматика).
— 60Лм/литр выше перечисленные растения интенсивно набирают красный окрас (при достаточном уровне микроэлементов).
— >60Лм/литр — для выращивания плотных ковриков из лилеопсиса, парвулы в глубоких аквариумах — в таком случае световой день должен быть разделен на несколько фаз, в которых светильник работает на 100% пару часов и на пониженной мощности остальное время.
Я беру пример для аквариум на 100-200л. Считаем количество светодиодов по каналам:
Освещение аквариума своими руками/DIY Aquarium Lighting
Количество | Название | Цвет | Волна | Мощность | Ток | ЛМ |
6шт | Royal Blue | Королевский синий | 440нм | 3Вт | 400-500ма | 50-60лм 300 |
12шт | Deep Red | Темно-красный | 660нм | 3Вт | 400-500ма | 80-90 лм 960 |
6шт | Amber | Янтарный | 600нм | 3Вт | 400-500ма | 80-90 лм 480 |
18шт | White | Белый | 6000-6500K | 3Вт | 600-700ма | 260-280лм 4680 |
6шт | Cool White | Холодный белый | 10000-15000K | 3Вт | 600-700ма | 260-280лм 1560 |
ИТОГО : 7980лм, 48шт светодиодов
Итого получаем ~7980лм, китайских… Соответственно берем где то 6000-6500лм чистыми на 100% мощности для 100-200л аквариума будет вполне достаточно. Соотношение красные/синие = 3к1, по всем правилам. Ну и на вкусное все каналы диммируемые!
Закупка комплектующих
Настройка драйверов
По нашей схеме нам будет необходимо два варианта драйверов — на 500 мА и на 700 мА. Те, которые продаются, в основном всегда настроены на 700мА. Для того чтобы из такого драйвера сделать на 500мА необходимо будет заменить резисторы, задающие ток.
Ток на нашей PT4115 задается согласно таблички:
С завода драйвер настроен на ток 700ма и поэтому между выводами VIN и CSN установлены три параллельно соединенных резистора номиналами 0.5Ом, 0.4Ом, 0.4Ом которые по формуле:
нам дают 0,14Ом, что соответствует 700ма.
Самый простой вариант переделки — это купить smd резисторы на 0.2 Ом (по ссылке сверху в таблице запчастей), выпаять все три которые стоят на плате и вместо любого из них запаять свой резистор на 0.2 Ома.
Например вот так:
Остался один единственный вопрос — радиатор. Нужен способный рассеять 120-150вт тепла без вентиляторов и распределено разместить на себе все 48 светодиодов.
Лично я предпочитаю радиатор ТПК-011 от Техно-Логика
Вы выбирайте любой, подходящий по характеристикам.
Запись опубликована 20.01.2021 автором Analog в рубрике .
Светодиодное освещение для аквариума своими руками : 18 комментариев
- Уведомление: Контроллер для аквариума с LED на ARDUINO | AQUAkmv
- Станислав17.04.2021 в 10:07 А по светодиодам нет альтернатив? А то по стоимости на аналогичный объем они выходят, как б/у проф свет((
- Analog Автор записи 30.04.2021 в 11:00 А какой у вас объем? Эти светодиоды и так бюджетные. На Cree будет еще дороже. А с каким проф. светом вы сравниваете по цене.
- Александр15.05.2022 в 14:56 Добрый день , не работает регулировка мощности освещения помогите пожалуйста разобраться , буду очень благодарен вам.
- Analog Автор записи 02.09.2021 в 22:29 У всех по разному, в основном внешний вид задает профиль радиатора!
- Олег07.04.2022 в 01:15 выложи видео чем прошивать ,как прошивать схему то я соберу и что сидеть на нее смотреть
Источник: www.aquakmv.com
[Освещение] Светодиодное освещение морского аквариума
Всем привет)))!
Представляю вам на обозрение свою первую работу по освещению морского аквариума, так что сильно не пинать))))
Светодиодное освещение делалось для морского аквариума объёмом воды 110 литров, размеры аквариума 50*50*50 см, изначально стояли 4 люминесцентные лампы суммарной мощностью 48 ватт в заводском исполнении, свет от них был практический белый и лампы выделяли много тепла.Так как в аквариуме основные жители это кораллы, то предъявлялись особые требования по освещению. Свет в рифовом аквариуме — один из наиболее важных аспектов его благополучия и успешного содержания. Не только потому, что напрямую влияет на жизнь и рост кораллов, но и благодаря тому, какое влияние оказывает используемое освещение на внешний вид декоративного аквариума и его восприятие.
Кораллам нужно гораздо больше света, чем рыбкам или креветкам. И выглядят они (кораллы) лучше всего под достаточно специфичным, сине-фиолетовым, светом. Все это (габариты, мощность и спектр) накладывает существенные ограничения на выбор оптимального источника света для морского аквариума.
При этом, диодный свет имеет существенное преимущество перед другими технологиями — возможность гибкого управления спектром и мощностью, в том числе по расписанию. А это — очень ценная возможность, особенно для новичков (выбрать удачные спектр/мощность света без опыта сложно).
Среди других преимуществ светодиодов, можно выделить их долговечность — при правильном использовании, они могут работать годами без существенного снижения эффективности. Т.е. в перспективе, LED-освещение выходит еще и дешевле любого другого, поскольку нет необходимости менять диоды как лампы, раз в год. Так же, диоды гораздо меньше греют воду под светильником — тепло отводится вверх, на радиатор. Из чисто визуальных особенностей, стоит упомянуть что точечный свет от диодов создает «зайчики» в аквариуме, подобно солнечным — в умеренных количествах, выглядит довольно мило ))
И так, для изготовления светильника мне понадобилось:
радиатор-алюминиевый профиль площадью 2000 см 2
светодиоды:AQ, 3 ватт, 10000-15000 К, 4 шт.
UVR ультрафиолет, 1 ватт, 420 нМ, 4 шт.
3GR-B синий, Длина волны — 445-452 Нм, ширина спектра 20 Нм.Световая мощность — 590-650 мВт при токе 350 мА, 1000-1100 мВт при токе 700 мА, 5 шт
3HPD 3 ватт, 7000 К, 8 шт
Драйверы:
ИПС 60 400-700, регулируемый
HG-PC2206-320ма
преобразователь 220/12в 300ма
Так светильник будем монтировать в крышку, то извлекаем от туда заводские лампы и дросселя с проводкой.
Предварительно размечаем и располагаем светодиоды на радиаторе
предварительное расположение светодиодов
изготавливаем крепление радиатора к крышке из алюминиевой шинки 2мм и крепим этот уголок к радиатору

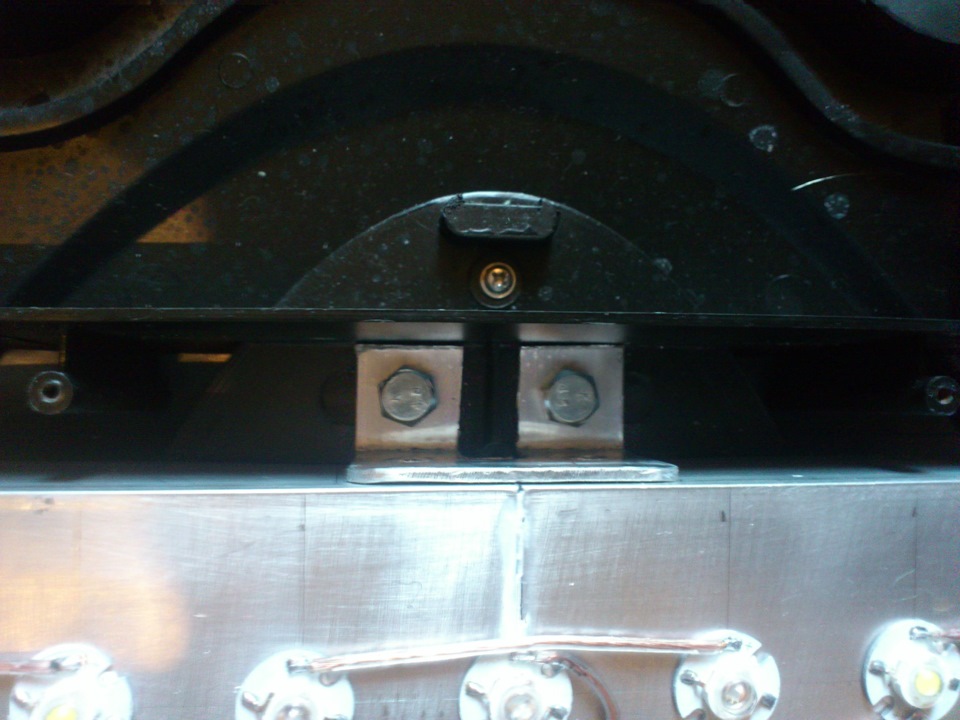

крепление радиатора к крышке
потом примеряем радиатор на крышке, его расположение, намечаем точки для отверстий, сверлим и крепим радиатор на болты м6 к крышке.
В процессе монтажа, были внесены изменения, убрал два светодиода 3HPD и добавил 2 синих 3 ваттных, которые будут работать на токе 300ма в режиме «Луна», т.е ночного света.
2 чёрные точки точки, 2 синих светодиода для ночного света
два чёрные точки, 2 синих светодиода для ночного света
Далее все светодиоды клеим на телопроводный клей и спаиваем, одна цепочка 2 синих светодиода на ток 300ма от преобразователя 220/ 12 300ма, с включением с кнопки находящейся на крышке.
вторая цепока 4 ультрафиолетовых светодиода последовательно, на ток 320 ма от драйвера HG-PC2206
третья цепочка 4 AQ+5 3GR-B+6 3HPD=15 шт последовательно на ток 600ма
вторая и трья цепочки работают от второй кнопке на крышке, т.е включаются одновременно.

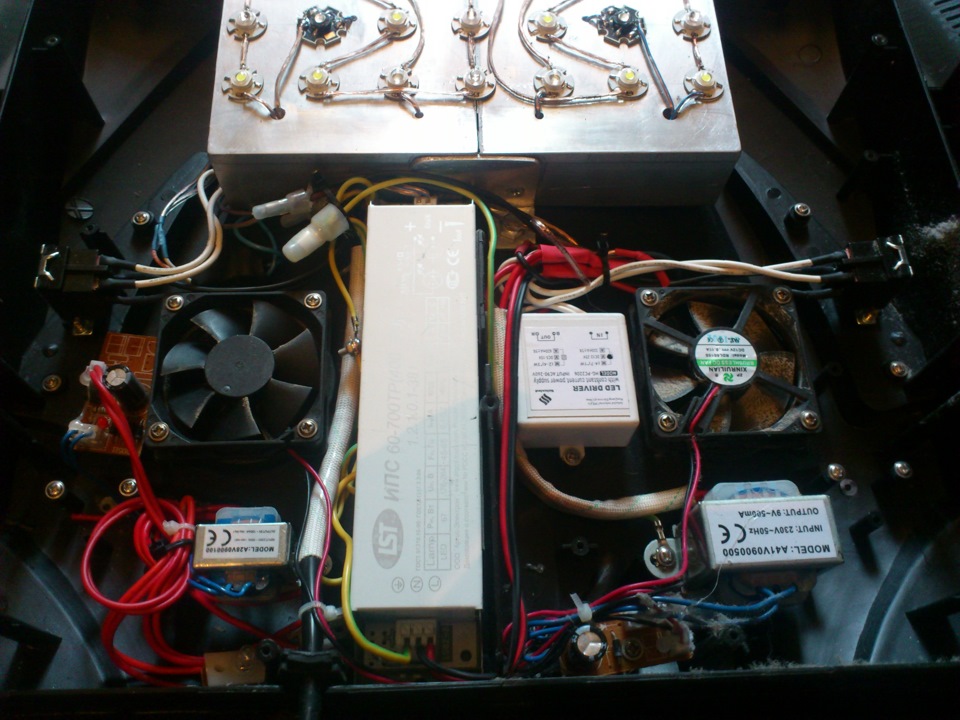

Собираем всё на место под крышку

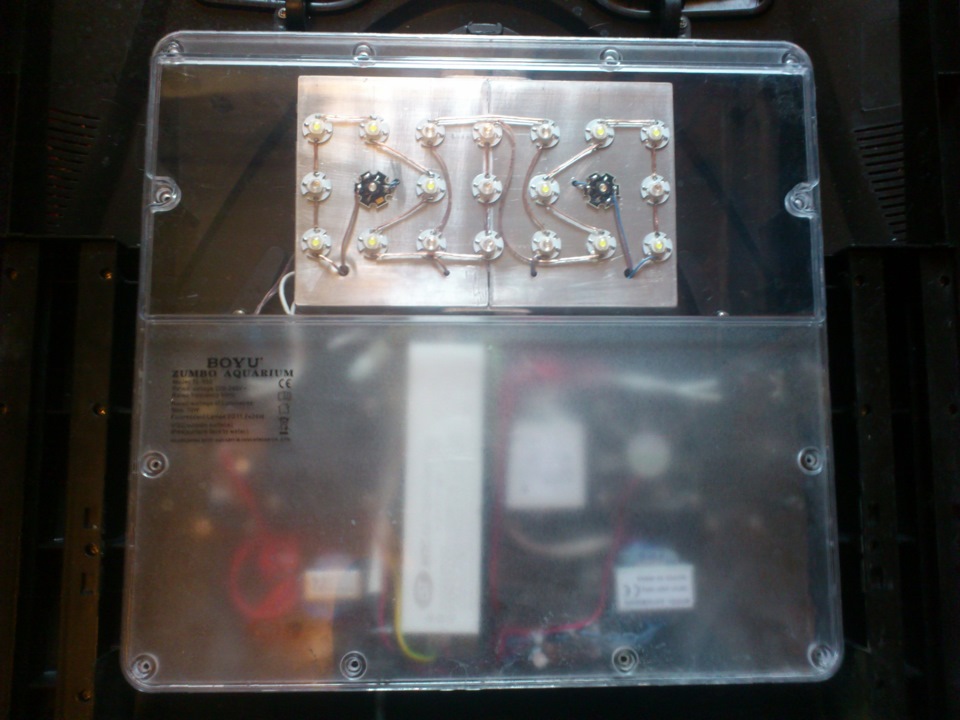

, крепим драйвера, устанавливаем защитное стекло, предварительно проверяем работу всех сборок, затем ставим на аквариум и любуемся)))))
P.s.после первой неделе работы светильника
, решили что много белого света и решили, заменить 4 белых на 4 синих и ещё 2 белых убрать, получилось вот так:
это фото более правильно передаёт световую картинку
свет после замены белых светодиодов на синие, это фото более правильно передаёт реальную картинку
это фото было снято 8 мегапиксельной камерой телефона, много синего, так видит камера
Источник: www.drive2.ru
Как сделать свет в аквариуме
Аквариумным растениям для нормального роста и развития необходимо много света. Рыбки не так в нем нуждаются, но при достаточной освещенности выглядят очень привлекательно, ярко, ведут себя активно. Потому так важно правильно подобрать освещение для аквариума. Это не так просто как кажется на первый взгляд, так как есть множество деталей, которые необходимо знать.
Где располагать подсветку для аквариума
Чаще всего подсветка в аквариуме располагается сверху. Наиболее распространенный вариант — в крышке. Тут могут устанавливаться как длинные, так и обычные лампы. Для достижения более равномерного освещения возле ламп устанавливаются отражатели, которые перенаправляют и рассеивают свет. Особенно это важно, если используется одна длинная лампа.
Если она просто закреплена на крышке, большая часть дна остается в тени, что не всегда хорошо.
Но не всегда близкое расположение возле воды — благо. Если используются лампы, которые выделяют большое количество тепла, приходится ставить кулеры (вентиляторы) или поднимать их над аквариумом. В этом случае можно использовать подвесы и упоры. Тут кто как приспособится — варианты есть разные.
Подвесить светильники на штанге Сделать специальное крепление к потолку
Использовать лампы на прищепках, которые можно зафиксировать на бортах аквариума
Создать специальную систему для подвеса
Использовать специальную лампу на упорах (или смастерить их самому)
Не всегда верхний свет достигает дна в нужном количестве. Тогда или можно увеличить мощность светильников, или несколько расположить на стенках, ближе к дну или на самом дне. Последний вариант больше носит декоративный характер, но может несколько улучшить низкую освещенность в нижних слоях.
Светодиоды можно расположить и внизу, и вверху
Аэратор с подсветкой — один из вариантов
Светильник для аквариума с присосками — можно крепить к стенкам на любом уровне
Более правильным является «верхнее» освещение для аквариума, но для исправления ситуации и невозможности быстрой переделки можно воспользоваться и расположенными ниже источниками света, а можно установить прожекторы для декоративного эффекта — подчеркнуть в сумерках какую-то часть рельефа или необычное растение.
Типы ламп
Освещение для аквариума можно сделать с лампами любого типа. Вообще любого. Но его эффективность, внешний вид растений и рыб, количество потраченной энергии будут очень отличаться. Оценим с этих позиций все типы ламп.
Лампы накаливания и галогенные
Они объединены в одну категорию, так как имеют схожие достоинства и недостатки. Хороши лампы накаливания для аквариумом тем, что они излучают свет, спектр которого очень похож на солнечный свет. Второй большой плюс — доступная цена. Но минусы очень серьезные. Это низкий КПД — коло 97% энергии уходит на выработку тепла и только 3% непосредственно на излучение световых волн.
Счета за такое освещение аквариума будут приличными. К тому же приходится отводить тепло, которое выделяют лампы накаливания при работе. Делают это обычно при помощи установки кулеров — маломощных вентиляторов, но они тоже не всегда спасают.
Металл-галогенные
Этот тип ламп идеален для аквариумов с большим количеством травы и если водяной столб больше 60 см. Это объясняется широким спектром излучаемого света, его высокой яркостью и способностью проникать на большие глубины. При освещении металл-галогенными лампами (МГЛ) на дне будут «солнечные» блики, тени от растений, рыб.
Недостаток — при работе они сильно греются, так что в основном такие лампы устанавливают на расстоянии не менее 30 см от зеркала воды.
Люминесцентные лампы
Сегодня эти лампы выпускаются в нескольких вариантах. Есть обычные бытовые (NO). Имеют невысокий уровень свечения, использоваться могут для подсветки неглубоких аквариумов — до 50 см глубиной. Ниже свет просто не дойдет. Есть две другие технологии HO (High Output) и VHO (Very High Output), которые при тех же габаритах светят в разы ярче.
Вот их свет способен проникать на довольно большую глубину.
В аквариумистике обычно используют два типа люминесцентных ламп — Т5 и Т8. Чаще используют Т8. У них оптимальное соотношение цены и качества. Лампы Т5 при меньшем диаметре (16 мм против 26 мм) света дают в два раза больше, но и стоят в два раза дороже Т8. А так как менять их все равно в один срок, то и используют чаще «восьмерки».
Еще один момент: эти два типа ламп не взаимозаменяемы: под Т5 требуется специальный пуско-регулирующий аппарат, так что светильники под них идут разные.
Недостаток люминесцентных ламп — со временем они «выгорают», то есть, меняют спектр свечения. Это вынуждает каждые 6-10 месяцев производить замену, хотя лампа все еще работает и может проработать еще многие месяцы. Но растениям ее свет уже «не нравится». А это — дополнительные расходы и довольно ощутимые.
Компактные люминесцентные лампы или экономки
По своим характеристикам очень похожи на обычные люминесцентные, изменены только форма световой трубки — они закручены в спираль — и патрон — он под стандартные разъемы.
Светодиодные
На сегодняшний день освещение для аквариума с использованием светодиодов многими признан оптимальным. Они мало греются, при малом потреблении электричества светят ярко, имеют широкий цветовой диапазон, отличаются длительным сроком эксплуатации. К тому же они безопасны, так как работают от 12 В.
Еще один плюс использования светодиодов — их яркость свечения легко изменяется. При отсутствии опыта сразу подобрать оптимальное количество света почти невозможно, так что возможность регулировать количество света очень полезна.
Недостаток светодиодов — немалая цена на кристаллы хорошего качества. Второй неприятный момент — они тоже выделяют тепло, которое необходимо отводить. Но тепло выделяется корпусом светодиода и его легче отводить — установить на алюминиевую пластину, которая будет отбирать тепло. При необходимости можно встроить кулер с тыльной стороны или приподнять выше над водой.
Если говорить применительно к аквариумистике, то организовав правильное светодиодное освещение для аквариума, можно добиться игры бликов и теней на дне, отличного вида растений и рыб.
Несколько слов о том, какими бывают светодиодные лампы:
- Отдельные светодиоды разной мощности. Обычно в продаже есть на 1 Вт и 3 Вт. Более яркие, понятно, трех ваттные, их и используют обычно, так как они более экономичны.
- Светодиодные ленты. Тяжело найти светодиодную ленту достаточной мощности, чтобы ее можно было использовать для подсветки аквариума. Они есть, но стоят дорого. Зато монтаж в разы проще, чем с одиночными источниками света.
- В виде обычной лампы — грушевидный пластиковый плафон со стандартным цоколем. Есть подвид — «кукуруза». Несколько светодиодов собраны в единый светильник. Удобны тем, что можно ставить в обычные светильники на 220 в, так как преобразователь напряжения находится в патроне. Свет дают яркий, греется только задняя часть колбы, причем в разы меньше чем у «лампочки Ильича».
- Длинные трубчатые. Эти светильники очень напоминают те, в которых используются обычные люминесцентные лампы, но они меньшего размера, так как сами источники света меньшего диаметра.
По всем этим причинам светодиодное освещение аквариума становится все более популярным. При малых затратах на стадии эксплуатации они дают хороший свет, «выгорают» гораздо медленнее. Да еще есть возможность сделать подсветку «цветной» используя RCD диоды. Они, кстати, позволяют регулировать количество того или иного «оттенка» света.
Комбинированное освещение для аквариума
Создавая освещение для аквариума многие опытные владельцы сочетают несколько типов ламп — два или даже три. Так можно добиться оптимальной освещенности при минимальных расходах. Чаще всего комбинируют люминесцентные и светодиодные лампы, люминесцентные с металл-галогенными, используют все три типа.
Это только кажется, что вариантов немного. На самом деле очень много, так как подбирают источники света еще и по температуре света. В результате прилично меняется визуальное восприятие и цвета растительности и рыб. При подборе желательно получить спектр, близкий к спектру солнечного света или подобрать такое сочетание, которое нравится всем обитателям аквариума.
Интенсивность освещения
Чтобы правильно подобрать освещение для аквариума необходимо учесть много факторов: его тип (морской или пресноводный), наличие в нем растений и их потребности (какой интенсивности свет им нужен), геометрические параметры самой банки (высоту водного столба) и цвет воды. В зависимости о всех этих факторов и подбирают лампы и светильники.
Подбор по объему
Распространенная практика — подбирать яркость светильников для аквариума исходя из его объема. Методика не учитывает очень много нюансов, но может использоваться как основа — для примерного определения необходимой мощности ламп. Считается требуемая мощность светильников в зависимости от объема воды (не резервуара, а именно воды — вычесть воздушную прослойку и толщину грунта).
- Для аквариума без растений света надо не так много — рыбам его много не надо. Считают по 0,1-0,3 Вт/л.
- Если в аквариуме содержатся тенелюбивые водоросли и рыбы, мощность освещения можно высчитать исходя из нормы 0,2-0,4 Вт/л.
- Средняя освещенность — 0,4-0,5 Вт/л. Но при таком выборе растения будут расти медленно, будут тянуться вверх.
- Оптимальная освещенность для нормального травника, для ярких и здоровых растений — 0,5-0,8 Вт/л.
- Яркое освещение при большом количестве светолюбивых растений — 0,8-1,0 Вт/л.
Данные приведены для освещения лампами накаливания и галогенными светильниками. Но их сегодня используют все реже, так как они малоэффективны и сильно греются. Определить требуемую мощность других источников света можно по таблице соответствия.
Высчитав какой мощности лампы дневного света вам нужны, можете рассчитать требуемую мощность источников света другого типа.
Подбор по глубине
При определении интенсивности освещения аквариума необходимо учитывать его глубину. Все дело в том, что при прохождении 10 см воды средней прозрачности освещенность падает на 50%.
Это значит, что если на поверхности освещенность составляет 1000 Лм, на глубину 60 см достигнет только около 15 Лм, а ниже вообще будет практически темно. Если в хотите иметь здоровые растения, необходимо чтобы на дне света было хотя-бы в районе 60-90 Лм. Потому при расчете интенсивности освещения для аквариума стоит принимать во внимание и его глубину.
Время освещения аквариума
При проектировании освещения возникает вопрос: как долго должно работать освещение аквариума. Ответ основывается на «привычках» растений и рыб. Они родом из тропических широт, а там световой день длится примерно 12 часов вне зависимости от времени года. Вот такой режим освещения и надо обеспечить своим растениям.
Иногда недостаток освещенности пытаются компенсировать продлением светового дня. Положительных последствий это обычно не имеет, зато отрицательные появляются очень часто — при длинном световом дне вода начинает цвести, освещенность еще снижается, появляется необходимость в замене воды.
Кроме того, что свет в аквариуме должен гореть определенное время, желательно еще создать некое подобие полдня — некоторое время — часа 3-4 в сутки — освещение должно быть очень ярким, остальное время интенсивность освещения аквариума можно уменьшить. Чтобы реализовать подобный режим, используют несколько ламп, которые включаются через отдельные тумблеры/выключатели.
Для того чтобы автоматизировать процесс, можно установить реле времени. Сегодня есть абсолютно недорогие модели, через которые можно включать лампы. Они есть механические и электронные. Электронные могут быть программируемыми и не придется каждый раз выставлять время, так как питание будет подаваться и отключаться автоматически.
