Как объяснить ломаную траекторию луча в аквариуме лазерного луча

Ученые кафедры робототехники из Ростова-на-Дону изобрели очки-шлем для летчиков, защищающие глаза от света лазерной указки. Предметом их гордости является возможность с помощью этих очков немедленно наказать того хмыря, что решил кокнуть самолет ради потехи.
Указка бьет на 40 километров.

На очки нанометодом напылен сплав металлов, и этот сплав стопроцентно отражает полученный луч в обратном направлении. Шутник-лазерщик получает по глазам удар, который может сжечь сетчатку. Так что будет полно слепых подростков (да и взрослые этим балуются).

Но очки пока в продажу не поступили – нету денег у ученых чтобы наладить массовое производство, ищут спонсоров. Так что пока перспектива стать слепыми есть только у летчиков. Временно слепыми, мощность луча тех указок, что в продаже, пока недостаточна.
Но по инету ходят видеоинструкции как сделать ее во много раз мощнее тех, что в продаже… Так что летчикам мало не покажется. И не только летчикам.
Сейчас светят в глаза шоферам – поглядеть что получится.

Аквариумная рыбка Тетра Рентген. Содержание в аквариуме, кормление и разведение


Один из подопытных водителей опубликовал в инете обращение: «В силу охуительности твоей указки, отлично видно из какого окна ты этим непотребством занимаешься. В следующий раз не поленюсь, найду квартиру и будет твоя указка освещать твои же внутренние органы прямиком из анального отверстия.»…

Дети в школе светят прицельно друг другу прямо в глаза, опять же из желания проверить теорию на практике.

А вот рыбкам в аквариуме указка нравится. Они подплывают и пытаются откусить от луча 🙂

В Чечне продажа и хранение лазерных указок запрещены.

Источник: www.liveinternet.ru

Лазерное излучение в воде

Прохождение ЛИ в воде сопровождается значительным ослаблением интенсивности, которое подчиняется экспоненциальному закону. При этом коэффициент ослабления излучения можно представить состоящим из двух частей: коэффициентов поглощения и рассеяния [124].

В воде без взвесей рассеяние практически отсутствует и затухание обусловливается только поглощением. Поглощение можно считать одинаковым для всех встречающихся в природе водных бассейнов, тогда как рассеяние в значительной степени зависит от наличия примесей, например живых организмов.

Интенсивность излучения в любой точке среды характеризуется двумя компонентами. Одна определяется излучением, приходящим от источника без рассеяния, а другая излучением, претерпевшим многократное рассеяние.

Интенсивность рассеянного излучения практически не зависит от длины волны излучения. Рассеянное излучение, в свою очередь, представляют состоящим из двух частей: излучение, рассеянное вперед, и излучение, рассеянное назад. Естественные воды характеризуются интенсивным рассеянием вперед, что является результатом дифракционного рассеяния света прозрачными биологическими организмами и различными неорганическими частицами с размерами, существенно превышающими длину волны излучения. Коллимация пучка ЛИ сохраняется на расстояниях, соответствующих 10 длинам ослабления. При дальнейшем распространении пучок расходится и принимает конусообразную форму.

Ослабление ЛИ в воде определяется длиной волны излучения и прозрачностью водной среды. Величина, обратная коэффициенту ослабления, называется длиной ослабления и измеряется в метрах. Эта величина определяет расстояние в водной среде, на котором поток ЛИ ослабляется по интенсивности на 37 %. Длина ослабления в воде океанов при длине волны излучения 0,5 мкм составляет 10 м и уменьшается до 2 м в прибрежных водах. Экспериментально установлено, что для чистой воды океанов при длине волны излучения 0,48 мкм коэффициент поглощения составляет 0,02 м- 1 , а коэффициент рассеяния 0,03 м- 1 .

При определении законов распространения ЛИ в жидкостях используются различные теоретические методы. Однако наилучшие результаты дает диффузионная теория, которая позволяет определять облученность объектов. На основе использования диффузионной теории установлено, что на расстояниях, равных нескольким длинам ослабления, интенсивность рассеянного ЛИ превышает интенсивность излучения, непосредственно падающего на объект, т.е. определяющим фактором облученности становится рассеянное ЛИ.

Так, например, для приемника с полем зрения 26° отношение облученности рассеянного излучения к прямой облученности на дальности 20 длин ослабления составляет около 10 3 и на дальности 40 длин ослабления около 10 9 . Эксперименты при использовании лазерного луча диаметром 3 см показали, что на дальности 7 длин ослабления 20 % общей энергии луча распределяется по площади окружности диаметром 1,5 м, 50 % — по площади окружности диаметром 3,5 и 80 % — по площади окружности диаметром 5,5 м.

Теоретически и экспериментально установлено, что использование рассеяния ЛИ обеспечивает увеличение дальности наблюдения в два раза. Аналогичного результата можно достигнуть при увеличении мощности ЛИ в 15 раз. Следует учесть, что существует предельное значение выходной мощности лазера, при которой наступает закипание или ионизация воды, что вызывает изменение ее показателя преломления, обусловливающее нестабильность луча ЛИ. Согласно расчету это значение соответствует величине плотности потока мощности ЛИ 310 13 Вт/см 2 , а создаваемый лучом градиент напряжения составляет 210 8 В/см, Учитывая, что лазерный луч включает несколько типов колебаний, реальноe значение плотности потока мощности оценивается в 10 10 Вт/см 2 .

Увеличение максимально допустимой мощности обуславливается расширением пучка ЛИ или конвергированием (уменьшением) расходимости луча после его вхождения в жидкую среду, при этом жидкость закипает и ионизируется только в зоне фокусировки лучей.

Морская вода сильно ослабляет лучистую энергию в широком спектре ЭМ-колебаний. Однако две области представляют исключение: область очень низких частот и область видимого диапазона частот в районе 0,48 мкм.

Излучения в этих областях спектра также подвержены сильному ослаблению морской водой, но при больших мощностях источников могут быть достигнуты значительные радиусы действия. Одним из ограничительных факторов при использовании ЛИ является возможность вскипания воды. Другим ограничивающим фактором является обратное рассеяние ЛИ от органических и неорганических частиц, находящихся в воде. Следует подчеркнуть, что при передаче ЛИ через жидкую среду основные потери энергии обусловлены именно его рассеянием.

Источник: studbooks.net

Делаем из точечного луча лазера видимую линию для стоп сигнала или строительного уровня.

Применить такую самоделку можно для изготовления самодельного строительного уровня, для создания световых эффектов при оформлении домашней дискотеки, для стоп сигнала автомобилей, мотоциклов, велосипедов и т.д.

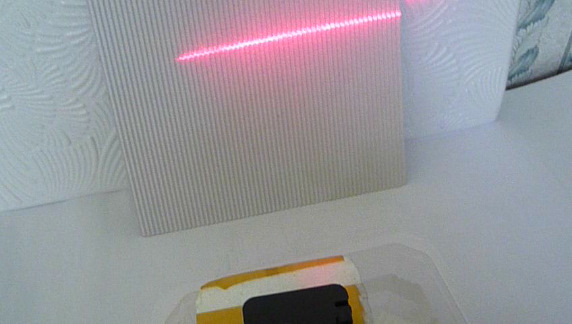

Лазерном диод представляет собой полупроводниковый кристалл выполненный в форме тонкой прямоугольной пластинки. Луч проходит через собирающую линзу и представляет тонкую линию, при пересечении с поверхностью видим точку. Чтобы получить видимую линию можно установить цилиндрическую линзу перед лучом лазера. Преломленный луч будет выглядеть в виде веера.

Полный размер

Предлагаемый самоделку может быстро и недорого сделать даже начинающий радиолюбитель.
Я сделал его из лазера мощностью 5мВт, на напряжение питания 3В с Aliexpress. Несмотря на маленькую мощность лазерного излучателя необходимо соблюдать элементарную технику безопасности — не направлять луч в глаза.
Весь процесс изготовления посмотреть в видео:

Полный размер

Из небольшого куска — фольгированного текстолита делаем платку для монтажа лазера. Кусок жести припаиваем к текстолиту, предварительно согнув его по корпусу лазера.

Затем вставляем сам лазер в хомут (должен входить плотно).Со стороны выхода луча припаиваем светодиод (если есть у вас стеклянная прозрачная трубка-можно использовать кусок длиной 5мм)с обратной стороны платы и подогнув ножки выставляем его положение относительно лазера, чтобы получить яркую и контрастную видимую линию. Осталось поместить плату с лазером в подходящий корпус.

В корпусе батарейного отсека с кнопкой включения от налобного фонаря делаем прямоугольное отверстие. Для питания данного лазерного излучателя достаточно напряжение в 3вольта. В корпусе батарейного отсека устанавливаем две батарейки на 1,5 вольта. На место третьей батарейки устанавливаем нашу плату с лазером.

Перепаиваем провода соответственно на две батарейки и через резистор 5 Ом подключаем к кнопочному выключателю. При желании лазер можно запитать от аккумулятора и использовать плату понижающего преобразователя. Я для продления жизни лазерного диода выставил напряжение 2,8 вольта и ток 15-18 мА.

Полный размер

Полный размер

Изготовление строительного уровня.
На базе этой самоделки можно сделать лазерный строительный уровень. Первый вариант- прикрепив корпус самоделки к промышленному уровню(естественно надо точно отрегулировать положение луча). Второй вариант – прикрепить на кусок пенопласта корпус самодельного лазера, эту конструкцию положить в емкость с водой. Уровень воды всегда будет находиться параллельно горизонту. Положение лазерной линии сверить с промышленным уровнем.

Вот такая получилась конструкция выходного дня. Было интересно посмотреть преломление луча лазера с разными линзами. Как применять эту самоделку дело вашего выбора. Сам процесс был, по крайней мере для меня, интересен. А где применить их это уже решайте сами.

Источник: www.drive2.ru
