Я хотел украсить свою комнату, и небольшой аквариум показался мне отличной идеей. Но, так как я всегда уезжаю на выходные или даже на более длительные периоды, то я не могу кормить рыбок, а им скорее всего это не нравится. Итак, мне нужно было найти решение, и, когда у меня появилось свободное время, я провел мозговой штурм в поисках решения автоматизации кормления рыб, который я мог бы осуществить своими руками.
В интернете есть много решений c автоматическими кормушками для рыб, но в основном это некрасивые конструкции с сервоприводами. Они громоздкие и их тяжело настроить на правильное количество еды.
В программе Inventor я спроектировал винт, который можно напечатать на 3Д-принтере. С помощью него и шагового двигателя я проталкиваю корм для аквариумных рыбок через трубку прямо в аквариум. Я могу установить длительность кормёжки, что поможет настроить девайс на абсолютно одинаковое количество еды каждый день.
Важная заметка: Я опробовал его с несколькими типами кормов. Хлопья обычно заклинивают двигатель, поэтому лучше использовать гранулы.
Как сделать автокормушку для аквариума своими руками за 10 минут
Модуль RTC следит за временем, а шаговый двигатель получает от него команды через плату Ардуино Нано. Ко всему я добавил две панели светодиодов (белого и синего цвета), их яркость настраивается отдельными потенциометрами.
Нужна ли аквариумная кормушка?
Не стоит забывать, что аквариумные рыбки такие же домашние питомцы как и собаки с кошками. Как и у других любимцев, у рыб должно быть свое место для кормления. Неопытные аквариумисты уверены, что жителям искусственного водоема безразлично, как и где принимать пищу. Но, если рассмотреть питание через кормушку, то становится ясно, что такой способ имеет множество достоинств.
Так, рыбки привыкают к месту и времени кормления. Создание режима благоприятно сказывается на здоровье обитателей.
В чем же польза кормушек?
Кормушка для рыб – это своеобразное дисциплинирование. Кормление будет связано только с одним местом. Благодаря этому можно улучшить состояние воды в аквариуме, поскольку остатки будут оседать только в одном месте, что позволит их удалить из аквариума или собирать сомикам. Сомам не придется рыскать по всему грунту в поисках пропитания, он будет точно знать, где искать заветное лакомство. Минимальное распространение корма в аквариуме предотвращает процессы гниения, а, значит, вода дольше остается чистой.
Кормушка для живого корма существенно облегчает процесс кормления. Дело в том, что частички такой еды тяжелее воды и стремительно опускаются вниз, поэтому медлительные рыбы или те, кто не умеет питаться со дна, не успевают вдоволь насладиться живыми кормами. Благодаря правильно подобранной кормушке, частички задерживаются в ней, что позволит рыбешкам медленно съесть весь предлагаемый корм.
Разнообразие моделей
Сегодня в зоомагазине можно встретить огромный ассортимент различных кормушек для аквариума. Но если вы не хотите тратиться, то можете самостоятельно соорудить несложную конструкцию. Все модели можно разделить на плавающие и автоматические.
Если вы решили приобрести плавающий вариант, то удобнее приобрести модель с присосками. Такие кормушки крепятся к стенке, что не позволит рыбкам сдвинуть ее, а помпе унести прочь. Чаще всего встречаются пластиковые рамочки, в середину которых насыпается корм. Но если вы еще не знаете, где будет располагаться место питания, тогда можете выбрать и обычную модель без креплений.
Обратите внимание на кормушки для живых кормов. С виду она похожа на конус, на остром конце которого располагается сеточка. Конус удобно располагается под водой, поэтому смена высоты воды ни как не скажется на удобстве. Все червячки остаются в конусе до тех пор, пока рыбка самостоятельно их не схватит.
Если снять решетку со дна, то можно использовать ее как обычную кормушку для разных видов корма. Закрепленная кормушка на одной из стен аквариума не удобна еще и по причине естественного опускания уровня воды. В случае если кормушка для аквариума закреплена с одной стороны, то после смены уровня, кормушка наклонится и перестанет выполнять свои функции. Производители продумали это, поэтому можно встретить современные плавающие модели с направляющими, которые помогают ей подстраиваться под уровень воды.
Отдавать предпочтение автоматическим кормушкам советуют людям которые:
- Часто бывают в командировках или путешествиях;
- Содержат большое количество аквариумов.
Автоматическая кормушка для рыб закрепляется на верхнем краю боковой стенки. Она представляет собой баночку с двигателем. На таймере задается время, когда корм будет поступать к питомцам. Как только время подходит к назначенному – коробочка автоматически выбрасывает порцию.
Поскольку количество еды варьируется в зависимости от вида и численности обитателей, кормушку оснащают регулятором количества. Для начала придется много времени провести, чтобы отрегулировать оптимальное количество. Помните, что корм ни в коем случае не должен оседать на дно и гнить, какими бы голодными не выглядели рыбки, стоит ограничивать их рацион.
Кормушка-автомат идеальна как основной источник питания, но не стоит пускать дело на самотек. Ведь она способна дозировать только сухой корм, а рыбки нуждаются в сбалансированном питании. Давайте рыбам живую или растительную подкормку.
Устанавливать кормушку необходимо в противоположной стороне от фильтра и компрессора. Если поставить ее в этом же углу, то потоком воды корм будет попросту вымываться из кормушки. Так, рыбы останутся голодными, а еда расплывется во все стороны.
Как сделать кормушку самостоятельно?
Не все хотят покупать кормушку, поскольку ее можно изготовить своими руками. Для ее изготовления можно использовать:
- Пластик,
- Пенопласт,
- Резиновую трубку,
- Оргстекло.
Сделать кормушку из пенопласта проще всего. С этой задачей справиться даже ребенок. Найдите небольшой кусочек пенопласта, который будет иметь высоту от 1 до 1,5 сантиметров. Определитесь с оптимальной длиной и шириной места для кормления и вырежьте из пенопласта рамочку. Желательно пройтись по краям мелкой наждачной бумагой, чтобы удалить излишки.
У такой кормушки есть существенные плюсы: отличная плавучесть, легкость создания конструкции и дешевизна. Однако без минусов не обошлось – недолговечная конструкция, которая легко впитывает запах и грязь.
Сделать кормушку из резиновой трубки еще проще. Достаточно отыскать подходящую трубочку диаметром в 1 сантиметр и склеить полые концы вместе. Важно сделать это очень тщательно, потому что если в него наберется вода, то кольцо утонет. Такая кормушка не боится механических повреждений и прослужит длительное время.
Для живого корма лучше воспользоваться пластиком и оргстеклом. Возьмите кусочек материала высотой до 2 мм. Изготовьте рамочку из четырех полосок, склеивая их перпендикулярно между собой. В середину поместите кусочек пластика с насверленными отверстиями и надежно приклейте к заготовленной рамочке.
Конечно же, эстетическая сторона самодельных кормушек остается под вопросом. К тому же, стоимость их в зоомагазинах не настолько велика, чтобы тратить время на самостоятельную заготовку необходимого атрибута.
Плюсы и минусы автоматических устройств
Автоматизированные фидеры обладают рядом положительных характеристик:
- гарантируют, что рыбки будут получать питание регулярно;
- обеспечивают кормление питомца в тех случаях, когда аквариумист долго находится вне дома;
- позволяют настраивать и регулировать время кормления, увеличивать количество подач благодаря автоматическому таймеру;
- чередуют корма различных видов (относится лишь к некоторым моделям).
Наконец, автоматическая кормушка никогда не перекармливает рыбок, что идет им на пользу.
Но без недостатков также не обошлось, поэтому учитывайте, что у автокормушки для рыб ограниченная вместительность, нет функции подачи живого корма и стоит она дорого.
Также она провоцирует лень и расхолаживает аквариумиста. Последний пункт особенно значим, если за рыбками ухаживает ребенок.
Какой должна быть температура в аквариуме для рыбок
Автокормушка для рыб своими руками — фото видео обзор описание.
В чем же польза кормушек?
Кормушка для рыб – это своеобразное дисциплинирование. Кормление будет связано только с одним местом. Благодаря этому можно улучшить состояние воды в аквариуме, поскольку остатки будут оседать только в одном месте, что позволит их удалить из аквариума или собирать сомикам. Сомам не придется рыскать по всему грунту в поисках пропитания, он будет точно знать, где искать заветное лакомство. Минимальное распространение корма в аквариуме предотвращает процессы гниения, а, значит, вода дольше остается чистой.
Кормушка для живого корма существенно облегчает процесс кормления. Дело в том, что частички такой еды тяжелее воды и стремительно опускаются вниз, поэтому медлительные рыбы или те, кто не умеет питаться со дна, не успевают вдоволь насладиться живыми кормами. Благодаря правильно подобранной кормушке, частички задерживаются в ней, что позволит рыбешкам медленно съесть весь предлагаемый корм.
Автокормушка: общий принцип действия
Принцип работы устройства основан на порционной подаче корма в единицу времени. Механика большинства современных автоматических кормушек, в принципе, одинакова: строго дозированная порция корма высыпается в воду через отверстие в барабане.
После подачи пищи барабан проворачивается и его отсек снова наполняется из общей камеры. Ёмкость отсека подачи регулируется при помощи специальной шторки, которую можно сдвигать в ту или иную сторону до характерного щелчка.
Кроме приборов барабанного типа существуют:
- Полностью автоматизированные автокормушки с подачей корма в период открытия специальной заслонки (как шторки в старых механических фотокамерах).
- А также шнековые устройства, когда доза корма регулируется количеством поворотов червячного вала.
- В продаже имеются также дисковые образцы, где еда для рыбок подаётся последовательно из отсеков на диске. В определённое время нижний диск проворачивается, и вся пища из одного отсека высыпается в аквариум. На очереди следующий отсек диска.
Но главным технологическим узлом во всех коммерческих автокормушках является, конечно, электронный блок управления.
Питанием для многих устройств может служить как бытовая сеть переменного тока, так и обыкновенные батарейки.
Как сделать автокормушку для аквариума?
Процесс изготовления автокормушки своими руками очень простой и не займет много времени. Для работы нам понадобятся следующие материалы:
- небольшие аналоговые часы с будильником;
- пластиковый прозрачный контейнер;
- прозрачная пластиковая трубка диаметром около 7-8мм.
Теперь рассмотрим инструкцию изготовления автокормушки для аквариума своими руками.
- В пластиковом контейнере проделываем отверстие немного меньшего диаметра, чем диаметр рубки, вставляем трубку. Тогда не придется дополнительно использовать клей.
- Барабан не нужно загружать полностью. Достаточно наполнить его на две трети, тогда гранулы корма не будут выпадать все сразу под собственным весом. Кроме того, стрелка часов может выдержать определенный вес и нагружать ее следует экспериментальным путем постепенно, а крепить контейнер мы будем именно к ней.
- Как работает автокормушка для рыб своими руками? Контейнер с гранулами корма крепится к стрелке часов. Так как контейнер совершает два оборота за 24 часа, то из отверстия в трубке гранулы будут высыпаться дважды в сутки. Этого вполне достаточно для кормления.
- Размер отверстия в трубке автокормушки, сделанной своими руками, определят количество гранул, которые будут выпадать за раз. Чем оно больше, тем больше корма попадет в аквариум.
- Автокормушка для аквариума своими руками готова и теперь ее можно смело применять на практике.
Выбираем место для кормушки в аквариуме
Что будет использоваться — автоматическая кормушка для рыб или привычная, требующая ручных манипуляций, выбирать вам. Однако следует помнить одно правило: тщательно выбирайте место, где она у вас будет стоять, желательно там, где нет системы аэрации и нагревательных приборов. В идеале желательно отключать систему аэрации на время кормления, чтобы корм не расплывался по всей поверхности воды. Однако, как вы понимаете, если используется автоматическая кормушка для рыб, этот пункт может быть невыполнимым.
Функции кормушки
Очень полезными бывают такие конструкции при использовании живого и сухого корма. Именно они не дают пище расплываться по всей поверхности воды, попадая в труднодоступные места, где она и будет благополучно загнивать. В этом плане автоматическая кормушка для рыб является настоящей палочкой-выручалочкой. При использовании живого корма кормушка также очень важна. Она позволяет держать тяжелых червяков на поверхности воды, не позволяя им теряться под камнями на дне, где они, скорее всего, загниют.
В каких случаях без автокормушки не обойтись?
Работающему аквриумисту всегда приходится решать задачу регулярного кормления своих питомцев. Будучи целый день вне дома, сделать это бывает довольно проблематично. Уезжая в отпуск на полмесяца, аквариум с собой тоже не возьмешь, поэтому на помощь приходит такая палочка-выручалочка, как автокормушка.
В наше время, как это делалось во времена наших бабушек и дедушек, «изобретать велосипед» не требуется, потому что учитывая спрос на автокормушки для аквариумов, их усвоили некоторые производители товаров для животных. Эти устройства имеют разнообразную конструкцию и программируются на часы подачи корма и его объем.
Краткий обзор коммерческих образцов
Как и все другие аквариумные аксессуары, автокормушки различных фирм-производителей довольно широко представлены в торговой сети. Они различаются по размеру, ёмкости контейнера, по устройству и, разумеется, по цене. Причём, стоимость зависит, в основном, от степени автоматизации: чем больше в автокормушке электроники, тем она дороже.
Модель Eheim TWIN
Немецкая компания Eheim производит дорогое, элитное оборудование для аквариумов, и представленные этой компанией образцы автоматических кормушек для рыб — не исключение.
Имеет 2 отсека для корма общей ёмкостью 160 мл. Каждый отсек работает независимо, подавая пищу различного вида в разное время. Впрочем, запрограммировать процесс кормления можно как угодно.
Для предотвращения образования комков продукта вследствие попадания влаги в устройстве предусмотрен минивентилятор, который автоматически сушит корм в отсеках.
Gитание модели осуществляется от 4-х пальчиковых батареек, которые имеются в комплекте поставки; их ресурса хватает примерно на 4 месяца работы. Разумеется, и цена Eheim TWIN немаленькая — около 7 тыс. рублей за 600-граммовый прибор.
Хаген (Hagen)
Ещё одна германская компания — Hagen — пошла по пути уменьшения размеров оборудования.
Так, электронная модель Hagen Nutramatix весит всего 140 г, и её бункер вмещает гораздо меньше корма — всего 14 г.
Данный образец хорошо подходит для кормления мальков, так как 2 раза в день в запрограммированное время может подавать дозы даже самого мелкого сухого корма. Работает устройство от 2 батареек.
Juwel
Бюджетный вариант автокормушек предлагает компания Juwel (Германия).
Модель барабанного типа весит 300 г, работает от 2 батареек, не требует трудоёмкого обслуживания и обеспечивает двухразовую подачу корма за сутки.
Установить прибор можно в любом месте, главное — прорезать соответствующее отверстие в крышке аквариума.
Объём бункера у данного образца составляет 100 г, и многие аквариумисты полагают, что это устройство почти идеально в условиях их длительного отсутствия.
FERPLAST CHEF
Не отстают от немецких производителей итальянцы.
Автокормушка FERPLAST CHEF (винтового типа) точно дозирует корм, может подавать его 3 раза в сутки, защищает еду от влажного воздуха и работает довольно долго от 2 батареек.
Короче говоря, разнообразие фирменных автоматических кормушек для рыб позволяет подобрать именно тот вариант, который нужен в данное время. Но можно изготовить это устройство и самостоятельно.
ДОННЫЙ ФИЛЬТР ДЛЯ АКВАРИУМА — ОБЗОР ОПИСАНИЕ ФОТО ВИДЕО.
СИФОН ДЛЯ АКВАРИУМА СВОИМИ РУКАМИ — ОПИСАНИЕ ОБЗОР ФОТО ВИДЕО.
PH В АКВАРИУМЕ — ФОТО ВИДЕО ОПИСАНИЕ ОБЗОР.
ОСВЕЩЕНИЕ ДЛЯ АКВАРИУМА СВОИМИ РУКАМИ — ОПИСАНИЕ ВИДЕО
Электронные, или автоматические устройства
Любая автоматическая кормушка для рыб подает еду порциями. Механизм работы большинства современных автокормушек схож: устройство отмеряет и высыпает корм через специальное отверстие. Когда еда падает в воду, барабан прокручивается, и опустевшая полость наполняется вновь. Время регулируется.
Правила разведения аквариумных рыбок
Встречаются и другие модели:
- полностью автоматизированные устройства (корм подается, когда открывается заслонка);
- шнековые (дозировка пищи изменяется при повороте вала);
- дисковые (из последовательно расположенных отсеков высыпается нужное количество еды).
Слабая сторона автоматической кормушки для рыб: ее нельзя заправлять живым кормом, поскольку он быстро портится в емкости.
Процесс изготовления
Прежде всего, нужно прикрепить ко дну пробки кусочек плоского груза. Для этого необходимо вырезать заготовку из свинцовой пластины, которая по диаметру будет соответствовать крышке. Чтобы соединить две детали, потребуется обычный гвоздь. С его помощью необходимо сделать всего несколько отверстий.
Через готовые дырочки нужно протянуть мягкую проволоку и закрутить внутри кормушки. На боковой стороне пробки следует сделать около 4 небольших отверстия. В этом поможет гвоздь или же шило. К первому стоит прикрепить проволочное колечко, а в остальные – спрятать крючки. Работает такая кормушка очень просто. Когда рыба употребляет корм, она заглатывает и крючок.
В качестве приманки лучше использовать вязкое тесто.
Источник: yapomoshnik.ru
Спонтанная автокормушка за 15 минут и 100 рублей
Отправлено 25 July 2009 — 14:52 PM
Тупейшую автокормушку можно сделать на скорую руку из поллитровой пластиковой бутылки, суточного механического таймера и удлинителя.
Худо-бедно, но кормит. Может и не хуже фабричных. Кормила мальков гуппи хлопьями в течение недели. Рыбки подросли, чувствуют себя хорошо.
Если интересно, могу выложить описание.
#2
M.R.Borman
Борец с демократией
Отправлено 25 July 2009 — 15:43 PM
Давай, желательно, с фотографиями )))
. убей их всех! Начни с себя.
#3 genii-881
Отправлено 31 July 2009 — 22:18 PM
Тупейшую автокормушку можно сделать на скорую руку из поллитровой пластиковой бутылки, суточного механического таймера и удлинителя.
Худо-бедно, но кормит. Может и не хуже фабричных. Кормила мальков гуппи хлопьями в течение недели. Рыбки подросли, чувствуют себя хорошо.
Если интересно, могу выложить описание.
Блин, очень хочется это увидеть. Давай уже говори «Б».
С уважением, евГЕНИЙ.
#4 kasat
Отправлено 31 July 2009 — 22:59 PM
очень интересно)))ждёмс подробностей))
аква 100 литров фильтр водопад VersaMax FZN-3
обитатели 1 парчёвый сом, 3 анцитруса обычных 2 вуалевых, 5 тернеций, 3 ампулярии,2 мраморных скалярии.3 креветки леандр
креветочник 20 литров VersaMax FZN-1
18 вишень взрослых и много маленьких)))
#5 Fangahra73
Fangahra73
Отправлено 01 August 2009 — 14:38 PM
Извини но сомнительное изобретение, очень медленный ход у таймера.Хотя выложи взглянуть интересно.
#6 belovs
Отправлено 05 August 2009 — 20:34 PM
Когда же будет описание. рыбки ждут!
а я уже голову сломал, как это может быть устроено.
#7 Fangahra73
Fangahra73
Отправлено 05 August 2009 — 21:32 PM
Все, пропал изобретатель хоть бы фотку кинул.
#8 DimonHell
Отправлено 05 August 2009 — 22:24 PM
Это всё,безусовно,хорошо,но не проще ли кликнуть мышкой,заплатить сущие копейки (20$) и купить вот такое:
#9 swingaroo
Отправлено 05 August 2009 — 23:01 PM
Это всё,безусовно,хорошо,но не проще ли кликнуть мышкой,заплатить сущие копейки (20$)
не вопрос, давайте ссылку, купим. плюс доставка из китая, плюс месяц ожидания. давайте не будем спорить об очевидном. автокормушки из подручного говна делаются в случаях, когда надо за один вечер перед недельным отъездом сделать так, чтобы рыба хоть как-то продержалась.
Итак, кормушка

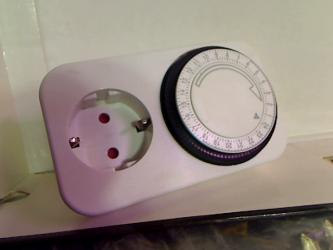

Рис. 1. Таймер
У него надо отогнуть лепестки вниз, освободив диск.

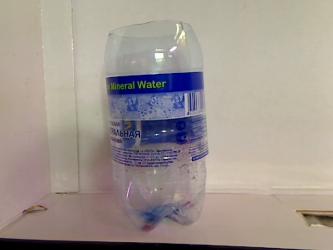

Рис. 2. Бутылка обрезана по «талии» так, чтобы она надевалась на таймер, но не спадала. Материал бутылки эластичен, для удобства надевания можно сделать продольный разрез.
UPD: Чтобы бутылка не рухнула в аквариум и не загубила рыбонаселение, надо резать так, чтобы диаметр отверстия был немного меньше диаметра диска таймера, где-то на 2 мм.

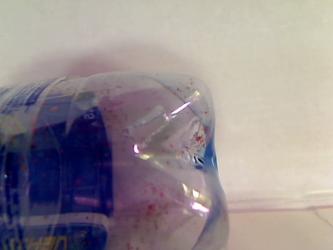

Рис. 3. Возле донышка проковыривается отверстие, через которое будет высыпаться корм. Лучше начать с небольшого, затем расширить.

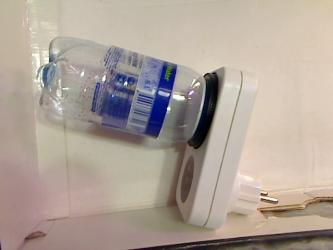

Рис. 4. В сборе бутылка + таймер

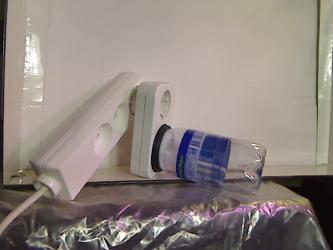

Рис. 5. В сборе с удлинителем

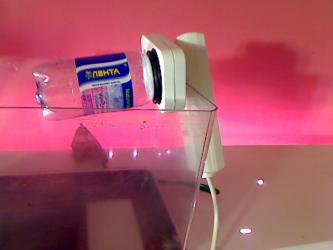

Рис. 6. Вся конструкция вешается на стенку аквариума
Чтобы не болталось, можно закрепить губками. Следите, чтобы бутылка была слегка наклонена донышком вниз.
Перед запуском имеет смысл провести испытания над листом белой бумаги и настроить отверстие так, чтобы высыпалось необходимое количество корма. Я получил удовлетворительные результаты с мелкими хлопьями тетра гуппи. Гранулы могут высыпаться все, крупные хлопья застрянут в отверстии.
Хочу напомнить Вам, что автор данной методики не несет ответственности за вред причиненный конструкцией, изготовленной по данной методике, Вашим рыбам, семье, эстетическому чувству, имуществу и пр.
Конструкция не претендует на какие-либо достижения, она кормит рыбу раз в сутки, не более того. В конце концов, см. заголовок темы. А вы что ожидали увидеть?
#10 swingaroo
Отправлено 05 August 2009 — 23:30 PM
Это всё,безусовно,хорошо
Спасибо за наводку. Посмотрел, на ебай такие по 18 идут с бесплатной доставкой из Гонконга.
как в использовании такая штуковина, пробовали?
#11 DimonHell
Отправлено 06 August 2009 — 09:24 AM
Да про «быструю» кормушку понимаю,просто посоветовал вам более приличный выход.Пока будет ехать посылка,покормите своей,а потом уже более-менее нормальной.
18 баксов,стоимость доставки включена,кликнул-через 2 недели получил.При моей частоте покупок на иБее(почти каждый день) даже на 2 недели доставки уже не обращаешь внимание,кажется,что приходит гораздо быстрее,тем более,что это не гаджет первой необходимости.Обычная Ресановская кормушка,которая у нас в магазинах продаётся по 50-60$.Кормить кормит.
#12 oza
Отправлено 09 August 2009 — 20:14 PM
swingaroo
Спасибо! Ваш девайс понравился — для меня он нужный.
Для школьного аквариума, например, который не финансируется никак — все на голом энтузиазме.
В учебном году дочка кормит рыб, а вот летом — самое то!
мои букеты и растения: http://insideplant.ucoz.net/
#13 ostap
Отправлено 09 August 2009 — 23:00 PM
Из-за незакрывающейся дырки корм в бутылке будет отсыревать и портится, но конечно не сразу. В принципе на неделю вполне выход из ситуации.
Но вот, недай бог, бутылка соскочит и плюхнется в аквариум. наверно не выживут даже гуппи.
#14 DimonHell
Отправлено 09 August 2009 — 23:06 PM
поэтому купите тот Ресан за 18 баксов!Это как раз вариант для не финансируемого аквариума!
#15 swingaroo
Отправлено 09 August 2009 — 23:34 PM
Согласен, корм потихоньку сыреет, однако, если правильно обрезать бутылку, сама она не отвалится.
Рад, что пригодилось! Единственное, определенный контроль все равно нужен, т.е. лучше, конечно, раз в неделю все-таки проверять как оно там. Корм досыпать и т.п.
#16 oza
Отправлено 12 August 2009 — 21:19 PM
Да там Ресан и стоял 4 года в летнее время и зимние каникулы (приобретенный на свои средства, как и все остальное ).
В нем тоже корм немного отсыревает. А вот неделю назад автокормушка срочно понадобилась в другое место до сентября.
Так что девайс очень выручил. Против отсыревания корма помогли проколы шилом хаотично по всей поверхности бутылки
Раз в неделю посещаем, конечно — надо же воду подменить, траву прополоть — так что контроль есть.
мои букеты и растения: http://insideplant.ucoz.net/
#17 swingaroo
Отправлено 13 August 2009 — 08:32 AM
Так что девайс очень выручил.
Замечательно! Я счастлив.
Источник: www.tropica.ru
Автоматическая кормушка для аквариума своими руками.
В аквариуме постоянно нужно поддерживать определенные параметры, обеспечивающие благоприятное существование рыб. Такие показатели, как температура воды и освещенность можно регулировать при помощи фотореле и термостатов. Но, для обеспечения периодичности кормления рыб и насыщения воды кислородом при помощи аэратора требуется таймер. Кроме того, требуется кормушка специальной конструкции, позволяющей автоматически точно дозировать количество корма в аквариуме.
Кинематическая схема автоматической кормушки аквариума приводится на рисунке 1.
Контейнер кормушки, куда засыпается некоторый запас корма, представляет собой трубу, установленную на коробчатом основании. В противоположных стенках этого основания сделаны круглые отверстия по диаметру трубы — контейнера. Отверстия смещены относительно друг друга на величину собственного диаметра трубы.
Внутри коробчатого основания с минимальным зазором размещен дозатор (или плашка), способная перемещаться в продольном направлении. В ней сделано отверстие по диаметру трубы-контейнера. Толщина плашки (а так же и толщина внутреннего пространства коробчатого основания) выбрана так, чтобы объем цилиндрической емкости (камеры) кормушки, образованной отверстием в дозаторе был равен объему одноразовой порции корма, — суточной норме для рыб в аквариуме.
Работает автоматическая кормушка следующим образом. В исходном состоянии плашка находится в таком положении, как показано на рис. 1. То есть, его камера находится непосредственно под контейнером для заполнения сыпающимся вниз кормом. Теперь, если привести плашку в движение согласно направлению, показанному на рис. 1 стрелкой, то заполненная кормом камера переместиться влево и окажется над отверстием для выхода корма, сделанное в нижней стенке коробчатого основания кормушки, через которое содержимое высыпается в аквариум.
Затем, дозатор перемещается обратно и её уже пустая камера кормушки снова заполняется. Таким образом, получается своеобразная шлюзовая система, где роль шлюзовой камеры выполняет камера в дозаторе.
Теперь о «сопутствующих деталях» автоматической кормушки аквариума.
Для перемещения дозатора используется электромагнит с рычагом — толкателем. Положение опоры выбрано так, чтобы хода нижнего конца толкателя было достаточно для необходимого перемещения плашки, при котором камера в дозаторе перемещается от отверстия под контейнером и становится над отверстием для выхода корма. Для возврата плашки в исходное положение, после выключения электромагнита, служит возвратная пружина, действующая на сжатие.
Принципиальная схема таймера показана на рисунке 2. Он управляет автоматической кормушкой и аэратором аквариума. Периодичность кормления рыб из автоматической кормушки аквариума выбрана 24 часа, а периодичность работы аэратора — 2,5 часа. Эти параметры заданы «жесткой логикой» и в процессе эксплуатации не регулируются.
Таймер выполнен по цифровой схеме из тактового мультивибратора и многоразрядного двоичного счетчика. Частота тактового генератора 32768 Гц стабилизирована часовым кварцевым резонатором Q1. Конденсаторы С1 и С2 служат для подстройки частоты этого мультивибратоpa в небольших пределах с целью калибровки точности хода таймера.
Импульсы с выхода мультивибратора на микросхеме D1 поступают на счетчик, составленный из трех микросхем К561ИЕ16. На микросхеме D3 выполнен предварительный делитель на 16384, на выходе которого (выв. 3) образуются импульсы с периодом в 0,5 секунды.
Далее следует схема из последовательно включенных счетчиков D4 и D5, счет которых схемой «монтажное ИЛИ» на диодах VD3-VD7 ограничен до 172800. Что соответствует 24-м часам. То есть, через 24 часа после начала работы на резисторе R3 возникает импульс, который устанавливает все счетчики таймера на нулевую отметку.
Этот же импульс устанавливает RS-триггер D2.3-D2.4 в единичное состояние. Высокий логический уровень с выхода D2.3 поступает на ключ на VT1, который включает реле К1 и оно, в свою очередь, подает питание на электромагнит автоматической кормушки. Спустя полсекунды на выводе 9 D4 возникает единица, которая возвращает триггер в нулевое положение и, тем самым, выключает электромагнит кормушки.
Так повторяется каждые 24 часа. Для периодического включения аэратора используются импульсы с вывода 7 D5 следующие с периодом около 2,5 часа. Эти импульсы периодически открывают ключ на VT2, а он посредством К2 включает питание аэратора.
Питается схема таймера аквариума от универсального источника. В гнездо Х1 включается источник постоянного тока напряжением 12-14V (можно использовать сетевой адаптер от старого принтера или сканера). А резервная батарея G1 служит на случай отключения электричества. В этом случае, от неё питаются только микросхемы, но не обмотки реле. Разделяют цепи питания диоды VD1 и VD2.
Происходит это так: в нормальном режиме напряжение на Х1 поступает от источника и составляет 12-14V, что больше номинального напряжения батареи G1. Поэтому диод VD1 закрыт, a VD2 открыт и питание происходит только от сетевого источника. Если сетевой источник отключить (или отключилась электросеть), то напряжение на конденсаторах С3 и С4 начинает медленно падать и спустя некоторое время становится ниже чем напряжение G1. Диод VD2 закрывается, a VD1 открывается и начинается питание микросхем от G1.
Кнопка S1 служит для сброса таймера на начало отсчета. Её рекомендуется нажать после его включения. А включить его нужно в то время, когда обычно происходит кормление рыб в аквариуме. После этого каждые сутки кормление будет происходить именно в это время.
В схеме в качестве электромагнитных реле К1 и К2 используются реле КУЦ-1 от систем дистанционного управления старых отечественных телевизоров. Можно использовать и другие с обмоткой на 12V.
Электромагнит кормушки аквариума сделан из тягового реле стартера автомобиля ВАЗ. Катушка его перемотана. Вся старая обмотка, выполненная толстым проводом удалена, а вместо неё намотана новая, тонким проводом ПЭВ 0,12 до заполнения каркаса.
Электромагнит питается непосредственно от электросети. При намотке катушки нужно если не мотать виток к витку, то хотя бы равномерно распределяя намоточный провод. Концы обмотки нужно вывести с разных сторон каркаса и обеспечить надлежащее изолирование.
Рычаг-толкатель и опору можно так же использовать от этого же тягового реле. Недостаток такого электромагнита в его большой массе и избыточной силе, а так же необходимости перемотки. Поэтому его можно заменить каким-то более подходящим, если это возможно.
Корпус основания автоматической кормушки выполнен из фанеры,
дозатор — ламинированная ДСП,
трубчатый контейнер можно сделать из отрезка пластиковой водопроводной трубы.
Все размеры зависят от объема одноразовой кормовой порции. Пружина от тягового реле стартера.
Источник: radio-samodel.ru
